"SOFTWARE DE PROCESADO DE DATOS E IMÁGENES GPR"
Este destacado producto del Geophysical Archaeometry Laboratory se ha convertido en el software predilecto de los usuarios de GPR. Pero ¿por qué?
Porque GPR-Slice es un software nacido de las necesidades del profesional que usa el georradar. A diferencia de los otros programas existentes (en su mayoría creados por universidades o fabricantes de georradares), GPR-Slice es un software flexible y adaptable a todo tipo de aplicaciones y modelos de georradar.
Esta filosofía de trabajo de interacción continua entre usuario y desarrollador, hace que el primero se sienta partícipe (no solo cliente) y nazcan continuamente nuevas herramientas. Esta retroalimentación es la clave que hace a GPR-Slice un software único y apreciado por una multitud de empresas, organismos públicos, universidades e instituciones de renombre a lo largo y ancho del mundo.
La lista completa de usuarios se puede ver aquí: https://www.gpr-survey.com/subscriber-list.html
Algunas de las herramientas únicas que ofrece GPR-Slice son:

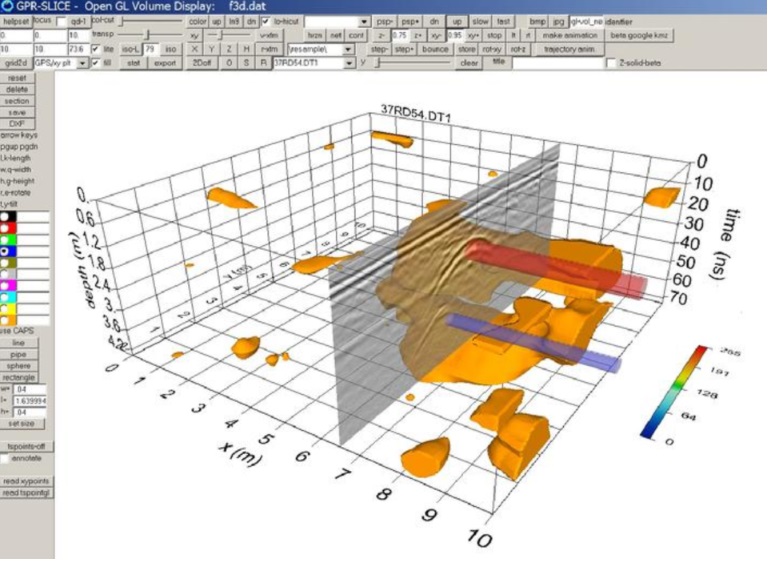

Lo primero que te sorprenderá como usuario de GPR-Slice es la capacidad de conseguir imágenes más comprensibles con los mismos datos con los que ahora, usando otro software, no te aclaras. De hecho, en todos nuestros cursos siempre hay un momento en el que los participantes muestran especial asombro y ese se produce cuando les mostramos la visualización de datos en OpenGL. Este entorno permite al usuario una experiencia satisfactoria durante la visualización de gráficos 3D. Solo si cuentas con estas herramientas podrás generar las mejores imágenes y vídeos para tus informes y presentaciones a clientes.

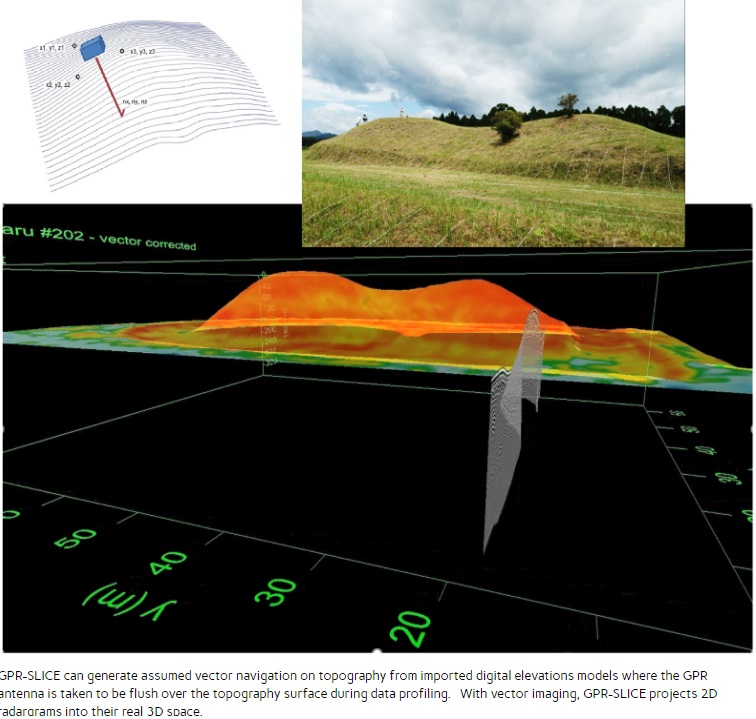

En la mayoría de las ocasiones el terreno por el que empujas tu georradar nos es llano. Cuanto mayor es el desnivel, más puede afectar a la interpretación de los datos. GPR-Slice te permite hacer correcciones en 2D y 3D a partir de coordenadas topográficas. Así, podrás representar los datos proyectados sobre el modelo digital del terreno o de elevación.
¿Has necesitado más de una vez explicar qué es una hipérbola para justificar tus resultados e interpretaciones? Bueno, probablemente nunca te librarás del todo de esa parte. Pero en determinadas ocasiones, con GPR-Slice, podrás representar los datos de una manera mucho más intuitiva. El renderizado de volúmenes es una técnica de representación de datos 3D que puede ayudar enormemente a justificar tus interpretaciones de los resultados.

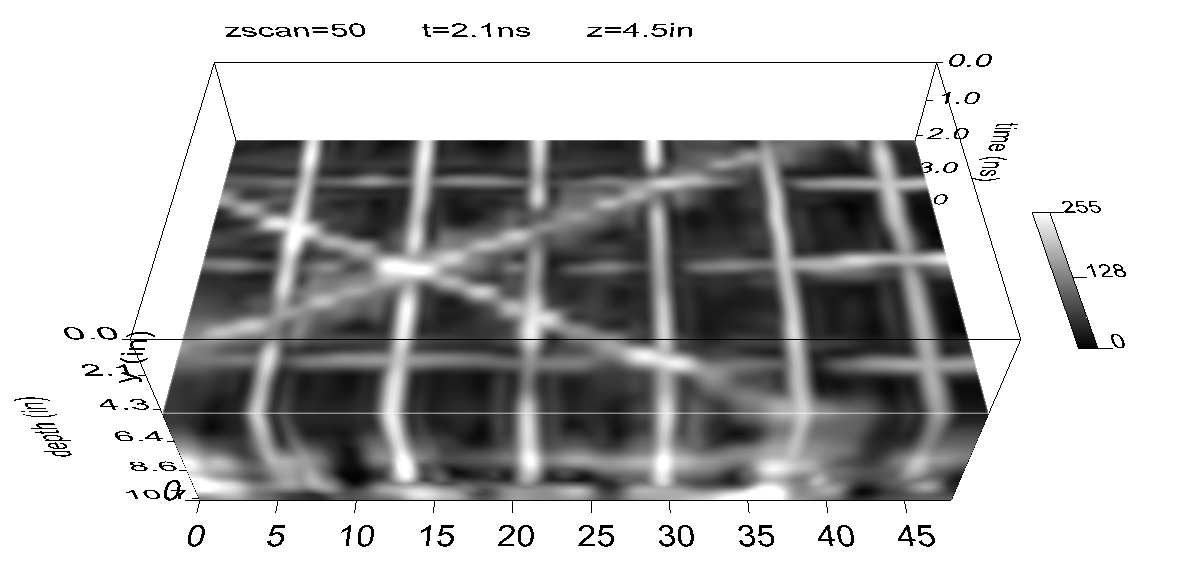

Esta técnica te ayudará a superponer los objetos encontrados a diferentes profundidades y reflejarlos en una sola imagen. Esto, en ocasiones, resulta muy útil a la hora de representar resultados de una manera más comprensible en aplicaciones como: cartografía de servicios enterrados, de restos arqueológicos o escaneado de armaduras y cables en hormigón (como se muestra en la siguiente imagen).

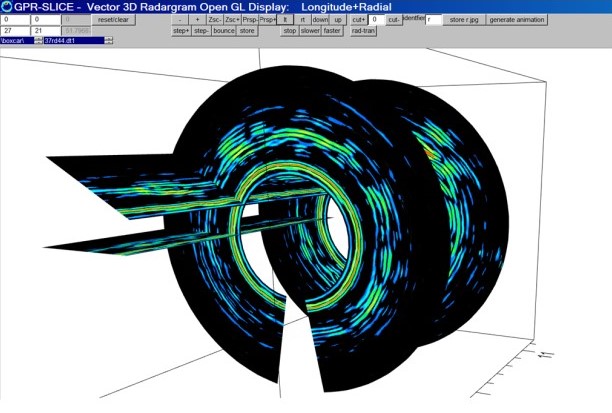

Digamos que nos toca hacer una prospección con el GPR en un túnel o en una columna, ¿cómo representarías los datos? Los programas tradicionales te mostrarán los datos en una línea recta sin amoldarse a la forma real del objeto. GPR-Slice te ofrece la herramienta que necesitas para corregir la representación de los datos en función de la forma del objeto escaneado. Además, cada traza GPR puede proyectarse corrigiendo por cabeceo, balanceo (alabeo) y viraje (guiñada).

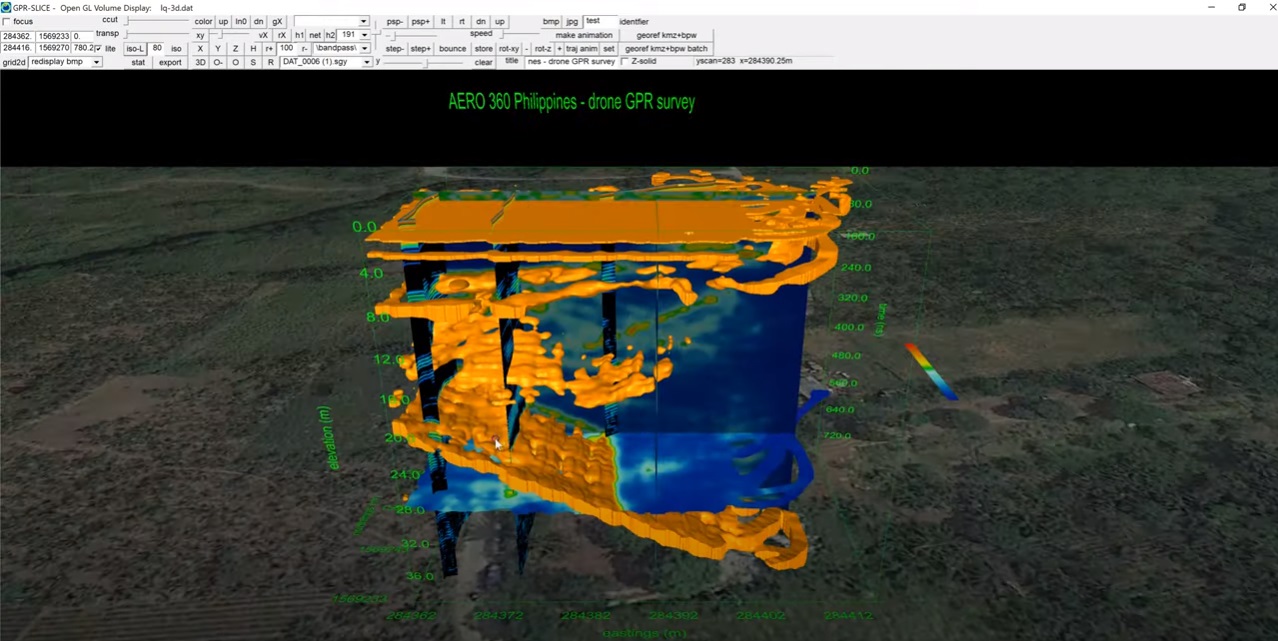

El software cuenta con muchas más herramientas: flujos de procesado de datos multicanal, detección (2D) y cartografiado (3D) de horizontes, mapas cualitativos (humedad, corrosión) de tableros de puentes, flujos de procesado para GPR en drones, corrección de ruidos en imágenes (mosaico, “staggering”), a parte de los filtros convencionales cuenta con filtros 3D avanzados (migración, “similarity”…), posicionamiento geoespacial de datos y mucho más en el software de datos GPR más completo del mercado. No esperes más y suscríbete a GPR-Slice.
GPRSIM - Ground Penetrating Radar Simulation - es un software de modelado interactivo para Windows que está específicamente diseñado para simular radargramas (datos recogidos con un georradar). El usuario puede especificar características del instrumento (entre ellos una gran variedad de sistemas comerciales) y el terreno (materiales) usando una interfaz intuitiva que permite predecir resultados generando radargramas sintéticos.
Las principales herramientas que ofrece el software GPRSIM son:

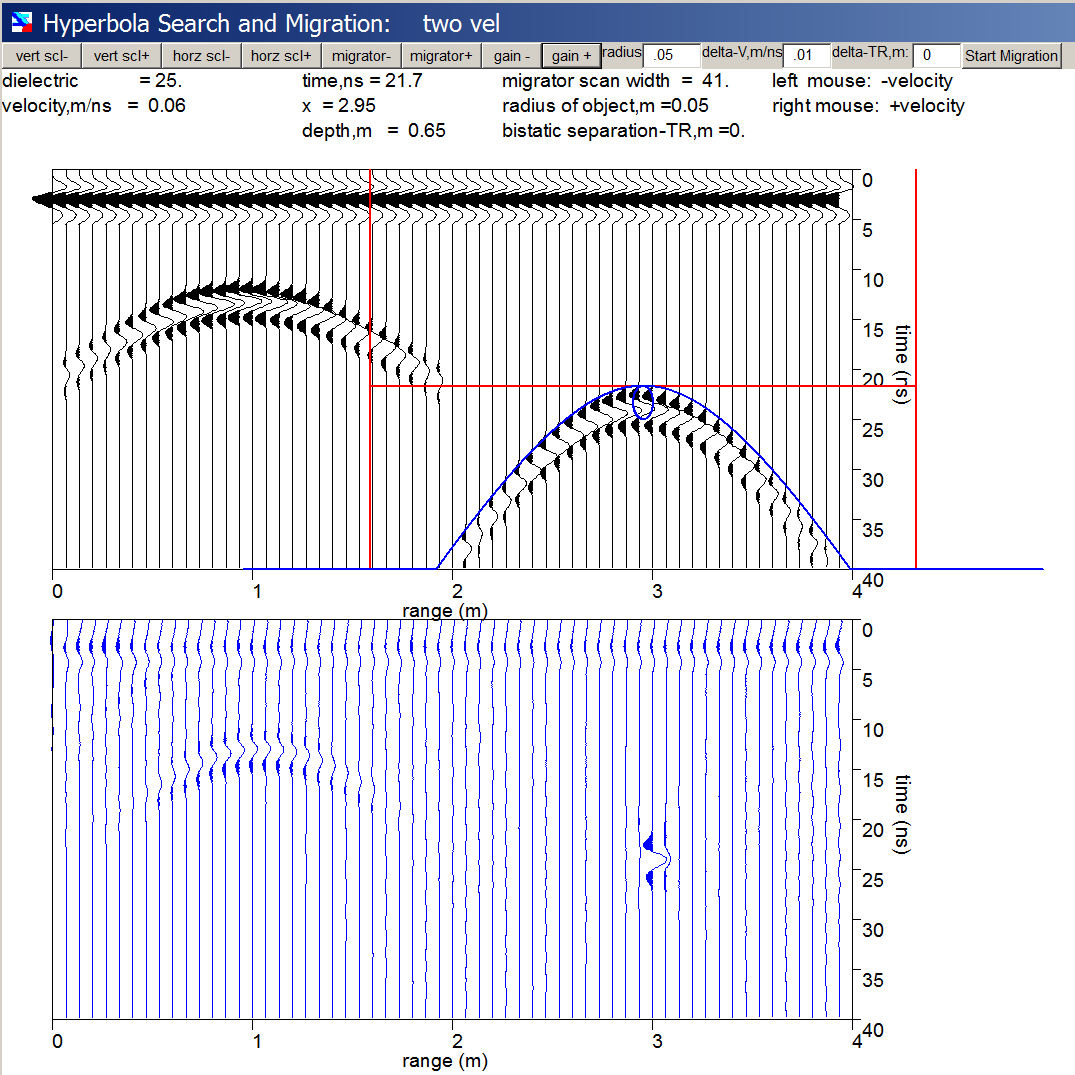

Con este software podrás generar radargramas sintéticos basados en "exact ray tracing". Esto permite obtener una aproximación a la respuesta real de un georradar en unas condiciones teóricas predeterminadas por el usuario.

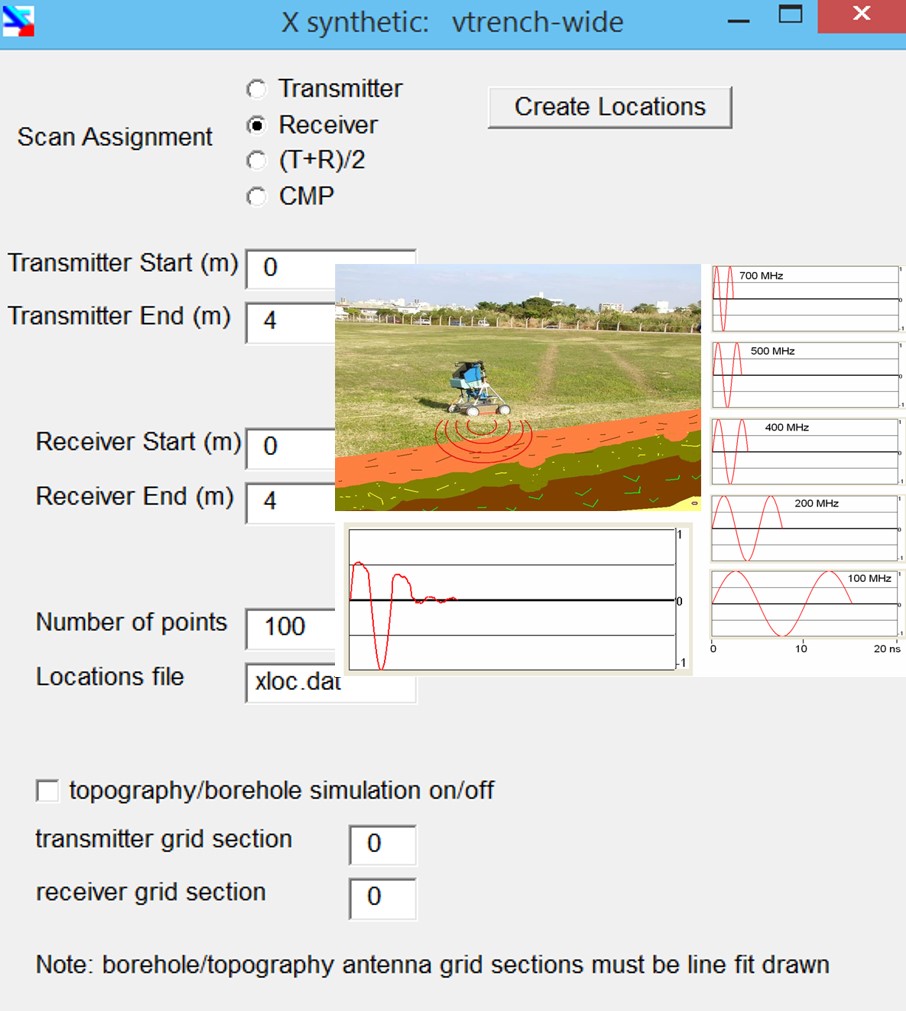

Diseño de antenas (respuesta direccional, respuesta del impulso, apertura). Simulaciones de antenas mono-estáticas y bi-estáticas (vertical profiling, wide angle, expanding spreads). Posibilidad de leer datos de distintos fabricantes de GPR.

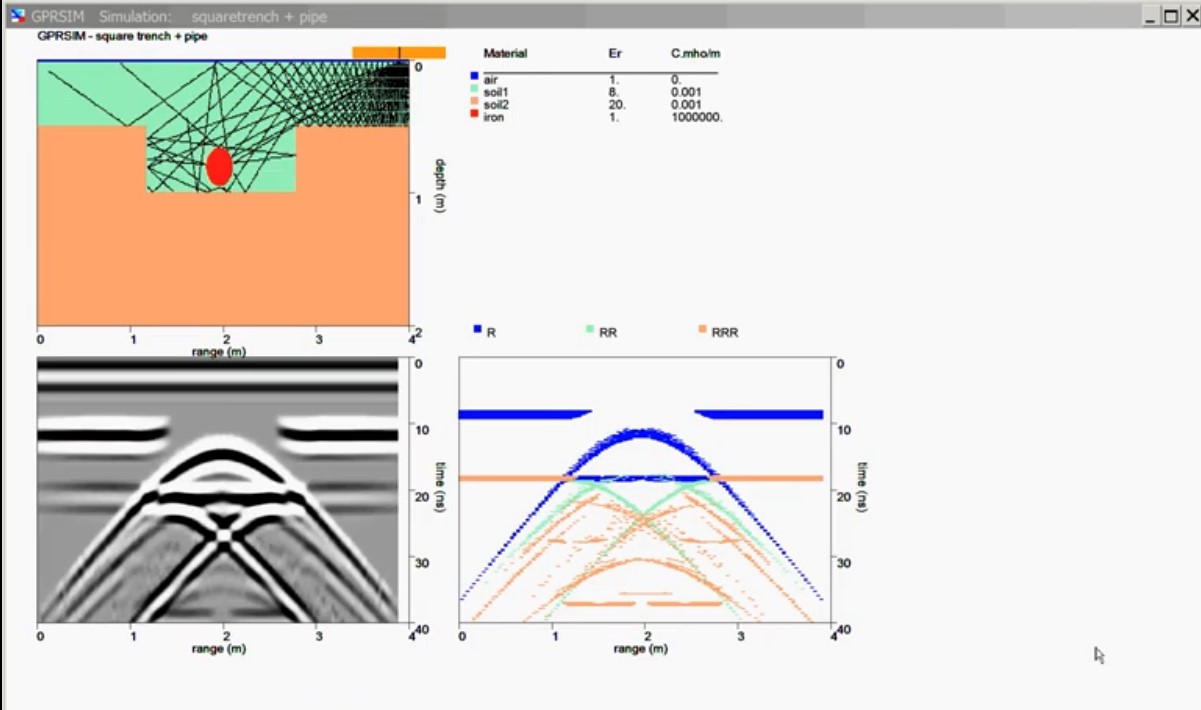

Modelado estructural preciso del terreno o materiales a prospectar con especificación de pendiente usando líneas y funciones especiales (por ejemplo, cilindros para simulación de tuberías). Además, se puede introducir valores de constante dieléctrica para distintos materiales o tipos de suelo.

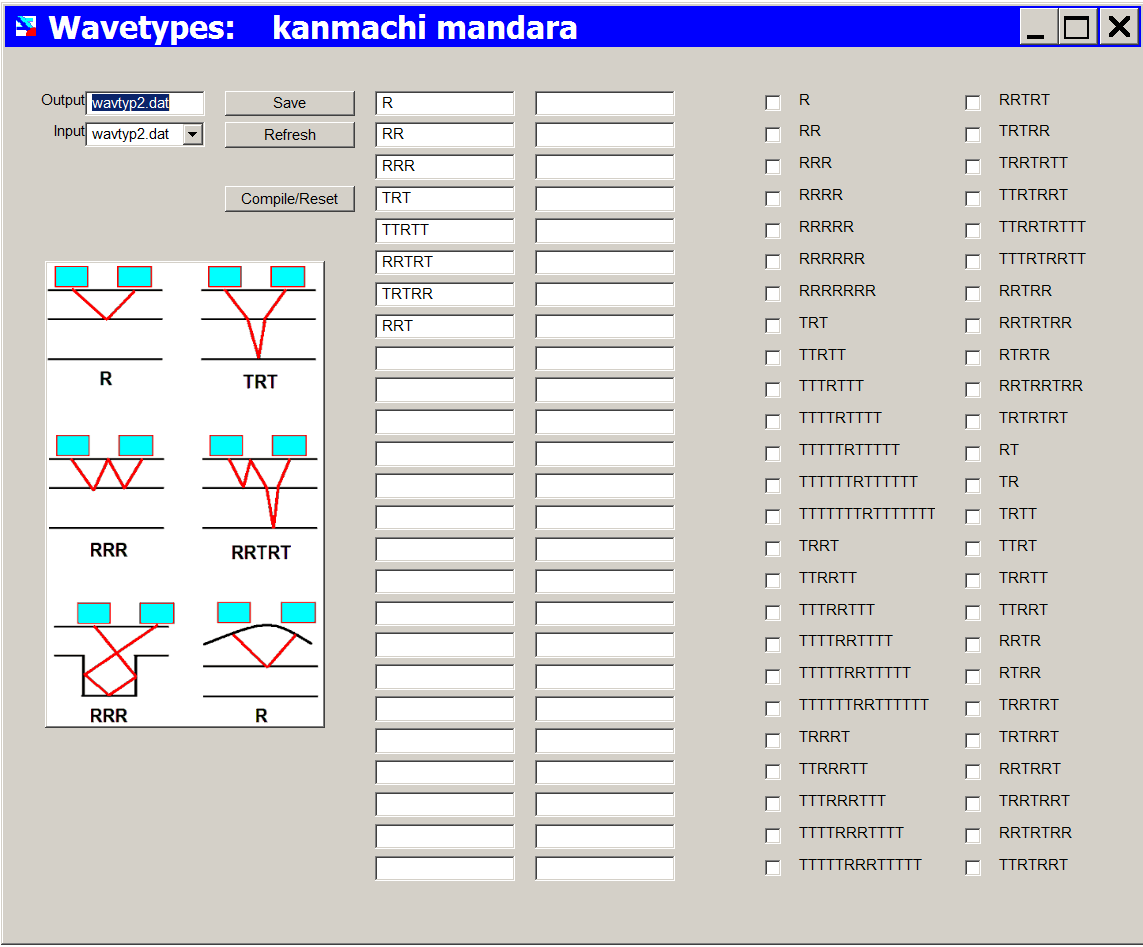

Atenuación de onda, dispersión geométrica (geometrical spreading), polarización de la onda). Además, incluye la posibilidad de crear múltiples patrones de tipos de ondas (R – direct reflected wave; TRT – transmitted, reflected, transmitted wave; TRRRT; RRTRT; TTR; etc.)
Generación y edición de impulsos (o pulsos) usando diferentes funciones: Sinusoidal, Damped-Sine, Ricker Wavelet. También podrás incluir en las simulaciones impulsos reales de tus propios radargramas.

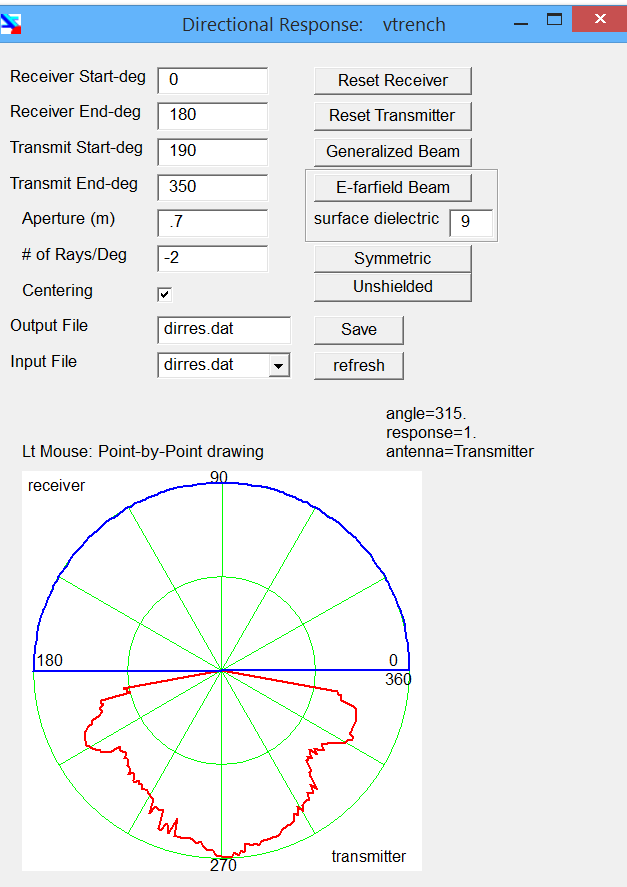

Permite configurar la respuesta direccional de la antena transmisora o receptora, así como la digitalización o remuestreo del haz.
GPR-Slice existe como producto comercial desde 1994. Pero su impacto comienza incluso antes con los trabajos pioneros de Dean Goodman en Japón cartografiando tumbas imperiales del periodo Kofun. Su novedosa manera de procesar y visualizar los datos, usando técnicas revolucionarias como el “overlay analysis”, creando animaciones de “depth-slices”, isosuperficies y volúmenes, supuso un hito en el uso del GPR en arqueología.
Sus primeras publicaciones a mediados de los noventa y la comercialización de su software han servido a investigadores y profesionales como cimientos de innumerables trabajos, artículos científicos y seminarios que han contribuido a difundir el uso de esta técnica geofísica en una gran variedad de aplicaciones. Desde las más específicas como cartografiar servicios enterrados o escanear estructuras de hormigón hasta otras más genéricas en geotecnia, ingeniería civil, arquitectura o agricultura. Todo este conocimiento y experiencia acumulados se han ido plasmando en GPR-Slice.
A continuación, les presentamos una pequeña muestra de casos de éxito. Para ver más ejemplos existen múltiples recursos en línea y en los diferentes canales (Ver sección de Contacto).

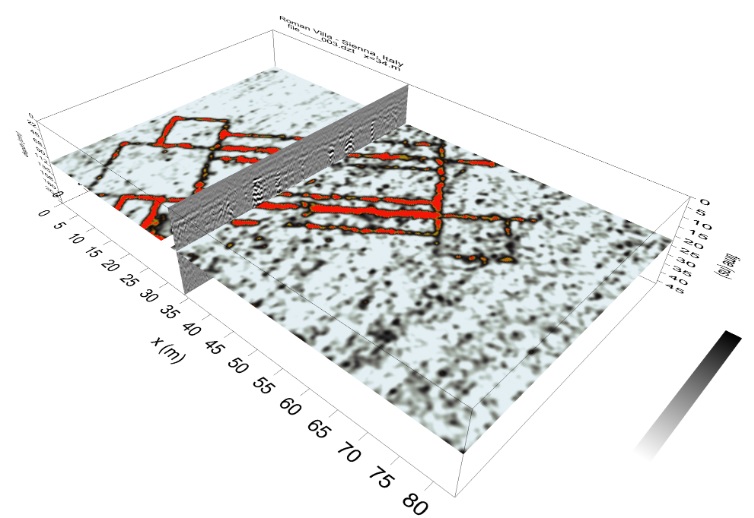

En esta imagen, en color rojo, se pueden distinguir los restos enterrados a 1 metro de profundidad de la cimentación de una villa de época romana cerca de Grosseto (Italia). Durante esta prospección conocí al Dr. Dean Goodman (fundador y desarrollador de GPR-Slice). Dean era uno de los instructores de la XV International Summer School organizada por la Universidad de Siena en 2006. Los estudiantes aprendíamos conceptos teóricos y prácticos de distintos métodos geofísicos. Recuerdo empujar un viejo georradar bajo un sol abrasador. Entre perfil y perfil, los curiosos aprendices tratábamos de atisbar, sin mucho éxito, alguna hipérbola en la pantalla que nos diese la motivación de seguir realizando la prospección. Al día siguiente, durante la clase de procesado, Dean nos mostraba cómo generar esta imagen tan reveladora de muros enterrados que a priori habían sido invisibles. La sorpresa y satisfacción de los participantes fueron mayúsculas. Por suerte, pude convencer a mi tutor de que necesitábamos este programa para avanzar con la tesis. ¡Y así empezó todo!

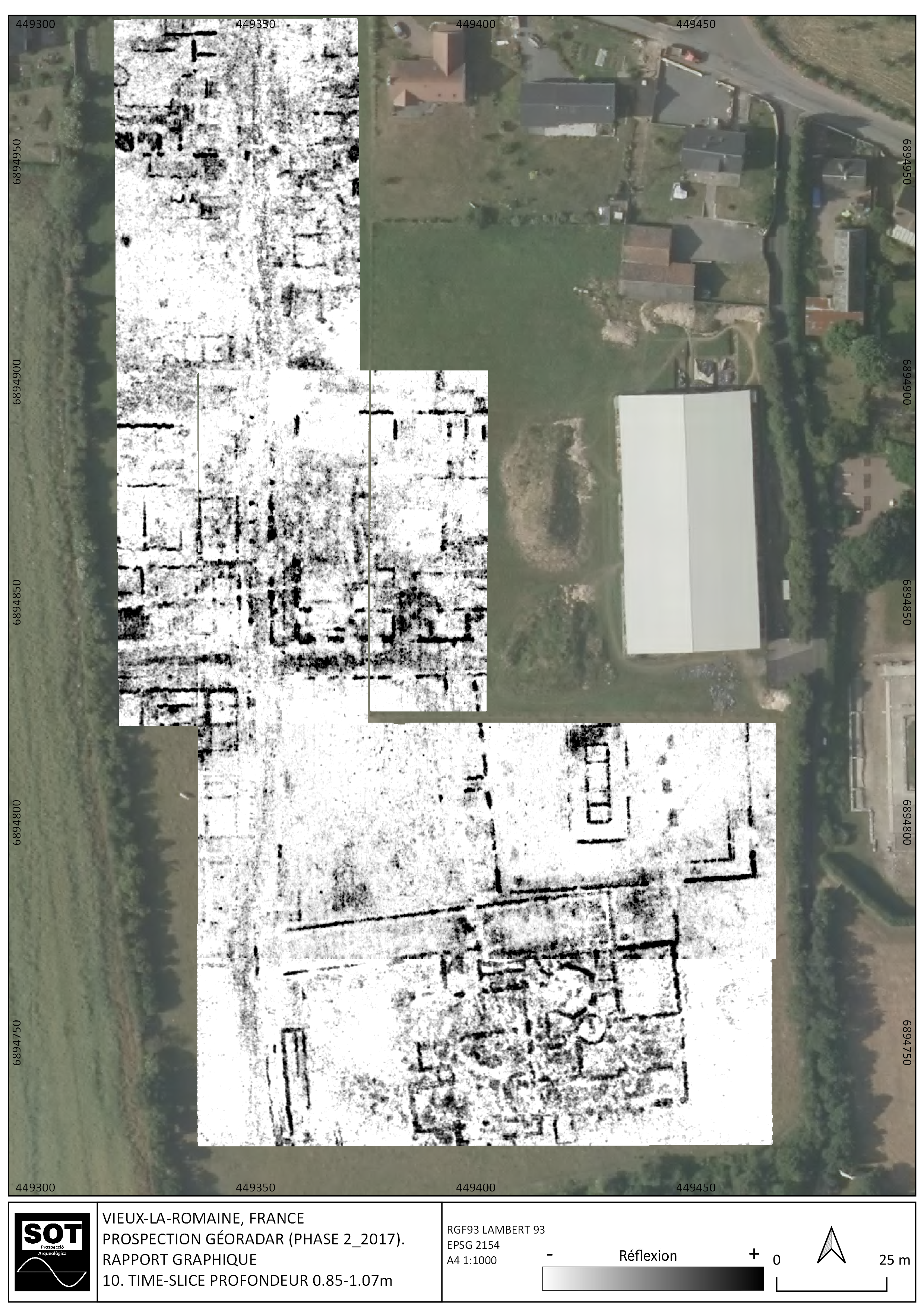

La empresa SOT Prospecció fue pionera en utilizar GPR-Slice en España. Usuario desde el 2004, SOT acumula una vasta experiencia en el manejo de la tecnología georradar (entre otras) para arqueología e ingeniería civil. En sus canales, publicaciones y seminarios podrán ver algunos de los resultados más espectaculares obtenidos hasta la fecha (2020) con GPR-Slice en asentamientos arqueológicos. Como ejemplo, esta fabulosa imagen donde el equipo de SOT ha logrado cartografiar con extraordinaria nitidez restos del asentamiento Vieux-La-Romaine (Francia) enterrados a aproximadamente 1 metro de profundidad.

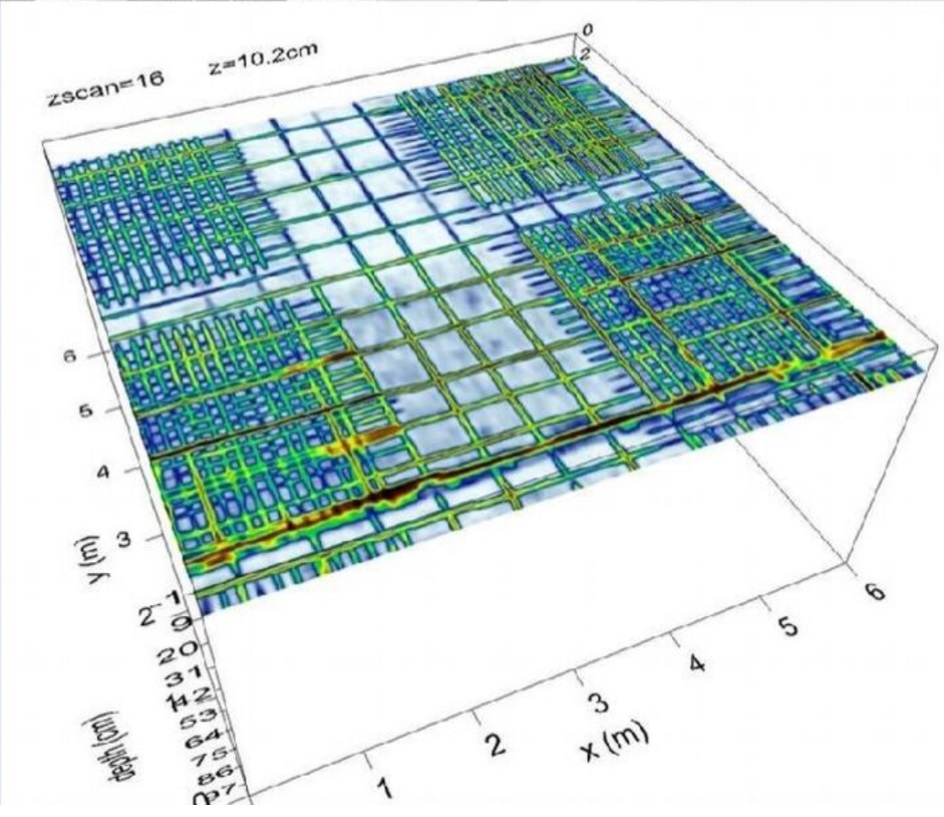

Sin duda, las dos aplicaciones que más han profesionalizado el sector son el cartografiado de servicios enterrados y el escaneado de hormigón (concreto) ya sea para planificación o como medida previa a excavaciones y perforaciones verificando la presencia de servicios (cables, tuberías, armaduras, etc.). GPR-Slice cuenta con herramientas de dibujo y exportación de objetos en dxf y kml. También ofrece herramientas específicas para realzar la imagen de las armaduras y cables embebidos en el hormigón. Además, se pueden crear mapas cuantitativos y cualitativos para evaluar su estado (espesor del recubrimiento, presencia de fracturas, corrosión y humedad). En esta imagen se puede ver una sección que muestra diferentes densidades del mallado de refuerzo.

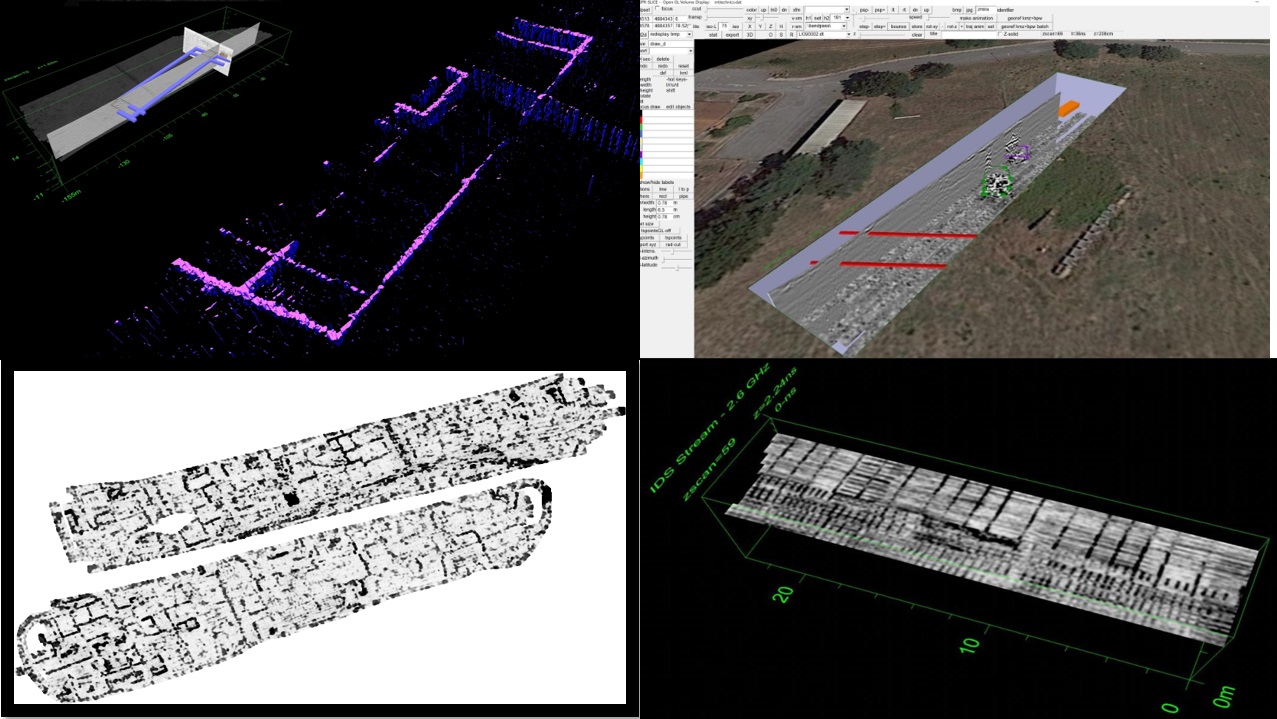

En 2010, durante un proyecto en St. Croix, Dean y yo debatíamos sobre la posibilidad de incluir en el software un módulo para los, por aquel entonces, novedosos sistemas GPR multicanal. Ahora, un gran porcentaje de nuestros usuarios están abonados al módulo específico para procesar datos de estos equipos. Estos georradares han revolucionado el uso de esta tecnología al permitir adquirir datos de muy alta resolución espacial y a una gran velocidad. Esto ha facilitado dos aspectos fundamentales: la interpretación de los datos y la productividad (mayor superficie a prospectar en menor tiempo). A partir de la comercialización masiva de equipos multicanal, personas no expertas comenzaron a entender las imágenes sin necesidad de explicaciones sobre fundamentos teóricos del GPR. ¡Esto fue un gran salto!
